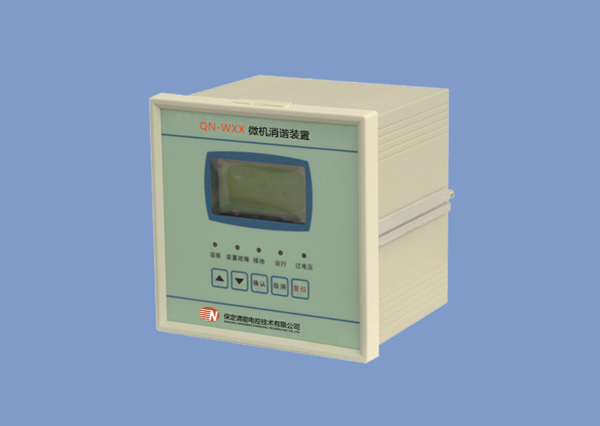

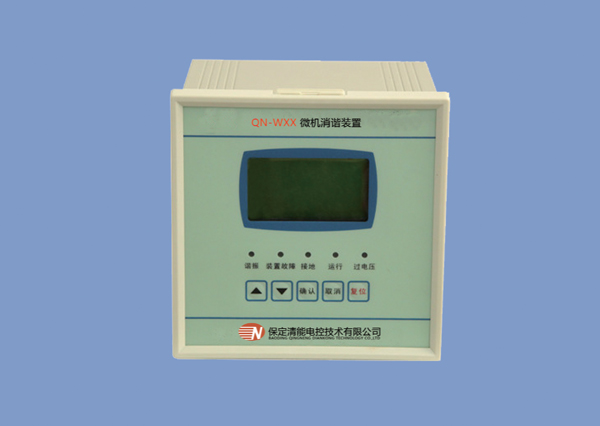

QN-WXX型微機消諧裝置

概述

在電力系統中，鐵磁諧振頻繁發生，諧振時會產生過電壓，嚴重威脅系統安全。鐵磁諧振過電壓可以在3～220千伏的任何系統中發生，特別是在35千伏及以下的電網中，幾乎所有的內部過電壓事故均由鐵磁諧振引起。鐵磁諧振引起的過電壓持續時間長，甚至可能長期存在。在分頻諧振時，一般過電壓并不高，但是PT的電流大，易使PT過熱而爆炸；基波和倍頻諧振時，一般電流不大，但是過電壓很高，常使設備絕緣損壞，造成惡性事故。

QN-WXX型微機消諧裝置是我公司研制的新型智能化電力諧振消除裝置，使用簡單方便，無需維護，能迅速地消除各種頻率的鐵磁諧振,準確率高。同時可根據用戶需要將相關信息打印或通過通信接口傳給上級監控系統，適用于無人值守變電站。

環境要求

戶內使用，通風應良好 。

環境溫度：-10℃ ～ +55℃

相對濕度：小于90%，表面無凝露 。

大氣壓力：80 ～ 110Kpa 。

海拔高度：< 2000m 。

周圍介質無導電塵埃與導致金屬或使絕緣損壞的腐蝕性氣體、霉菌等。

技術參數

工作電源：AC/DC220V或110V（如有特殊要求請在訂貨時說明），功耗≤20W。

報警節點容量：AC250V，5A；DC30V，5A。

通信接口：RS232/485（任選其一，請在訂貨時說明），波特率1200～9600bps。

通信規約：內置三種通信規約CM90、CDT、MODBUS。

工作原理

電力系統中有許多鐵芯電感元件，例如變壓器、電壓互感器、消弧和并聯補償電抗器，

這些大都為非線性元件，它和系統的電容組成許多復雜的振蕩回路，如果滿足一定的條件，就可激發起持續時間較長的鐵磁諧振過電壓。發生鐵磁諧振時產生的較高過電壓和較大的過電流，極易使電力設備的絕緣損壞，嚴重情況下危及運行人員的安全。

QN-WXX型微機消諧裝置系列實時監測電壓互感器PT開口三角處電壓和頻率，當發生鐵磁諧振時，裝置瞬時啟動無觸點消諧元件，產生強大阻尼，從而消除鐵磁諧振。
