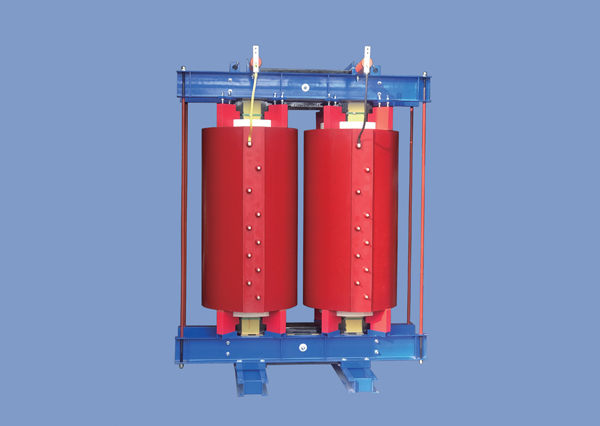

QN-XH 消弧線圈成套裝置

產品概述：

我國的城市電網及廠礦企業中壓系統里，大部分為中性點不接地（即小電流接地）系統。這種系統在發生單相接地時，電網仍可帶故障運行，這樣降低了運行成本，提高了供電系統的可靠性，但這種供電方式在單相接地電流較大時容易產生弧光過電壓和相間短路，給供電設備造成極大的危害。為防止這種危害的方法之一就是在中性點和大地間串聯一個電抗器，這個電抗器也就是通常所說的消弧線圈。它能有效的抵消系統接地時的容性電流，降低接地點的殘流，能夠有效接地點電弧。保護電纜安全，提高供電設備可靠性，保障用電設備有效運行。

產品特點：

偏磁式：

1. 動態補償，完全避免串聯諧振過電壓問題。

2. 調節精度高、范圍大、速度快。

3. 可靠性高、使用壽命長、噪音小。

4. 控制系統功能完善。

5. 測量精度高。

調砸式：

1. 可靠性高、安全性好。

2. 更好的阻尼效果。

3. 更優的電容電流測量及跟蹤方法。

4. 更完善的微機控制系統，操作更加方便快捷。




使用條件：

  1、海拔高度：不超過3000米。（大于3000米的可根據實際情況特制）

  2、環境濕度：空氣相對濕度不大于90%，無導電塵埃存在。

  3、環境溫度：-5℃～+40℃，通風狀態良好。

  4、安裝環境：無劇烈震動、沖擊，垂直傾斜度不超過5度。

  5、周圍環境：無火災、爆炸危險。

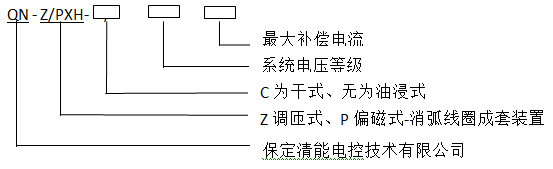

型號說明：

訂貨須知：

                           1. 系統電壓等級：（KV）

2. 消弧線圈容量：（KVA），形式（干式、油浸式）

3. 接地變壓器容量：（KVA）形式（干式、油浸式）

4. 電流互感器變比、精度、容量、數量

5. 柜體材質、顏色、進出線方式

6. 如需配選線功能，請?zhí)峁┏鼍€路數或一次原理
